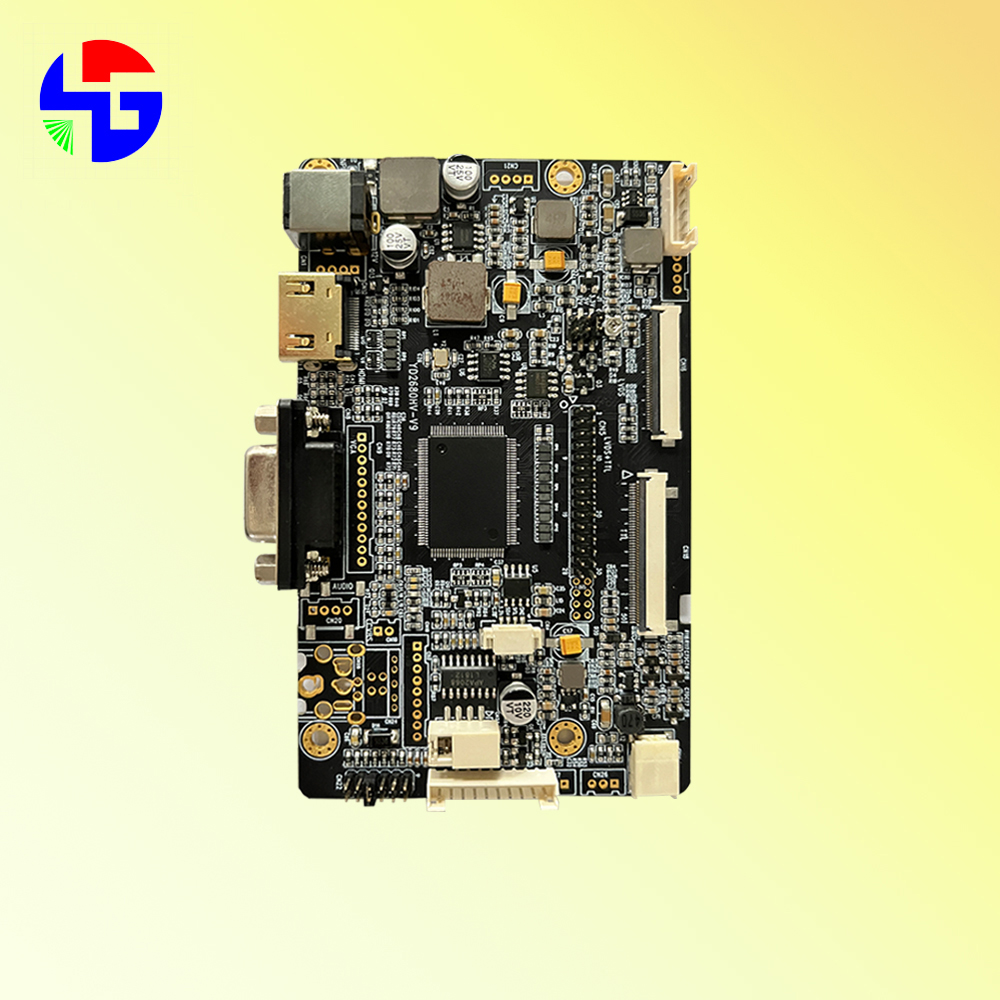

工业驱动板

HGYD2680HV-V9
产品简介
一、产品描述1. 概要 HGYD2680HV-V9工业控制器主要针对TFT类液晶屏设计,适用于工控,医疗,安防,仪器仪表等液晶显示屏。Ø输入信号类型:数字高清(HDMI)、模拟(RGB,V···
订购热线:400-6080-998
135-4328-5210
产品介绍

一、产品描述

1. 概要

HGYD2680HV-V9工业控制器主要针对TFT类液晶屏设计,适用于工控,医疗,安防,仪器仪表等液晶显示屏。

Ø输入信号类型:数字高清(HDMI)、模拟(RGBVGA),PAL/NTSC 制式的复合视频/ VIDEO(默认 NC)

Ø同步类型:分离同步、复合同步、绿同步;

Ø可支持跳帽选择屏参 800x480~~190x1200

Ø板卡自带 LED 背光驱动电路;支持中小尺寸 LED 背光 9~25V 电压驱动。

Ø板卡自带 T-CON 电路,可直接驱动中小尺寸 LVDS/TTL 不带 T-CON LCD

Ø背光供电支持 5V/12V(默认 12V),支持 PWM 占空比调节背光亮度

Ø显示输出接口:LVDS 8BITTTL18bit/24bit

Ø适应PC(个人计算机)显卡的高清HDMI、模拟RGB(VGA)的分辨率:480x272,VGASVGAXGASXGA WXGA+UXGA,等VESA标准信号;

Ø 特点:此板卡具有操作简单、性能可靠的特点。

二、产品参数详情

产品型号

HGYD2680HV-V9

外形尺寸

114mm×70 mm×16.5mmL×W×H

屏幕接口

LVDS

显示颜色

24 位(3×8,16.7M)

操作界面

可视化OSD操作界面

通信接口

数字按键,红外IR,I²C

控制范围

640×480~1920×1200等分辨率的LCD

工作温度

工作温度在:-30℃~70℃(除主芯外),储存温度:-40℃~70℃

工作环境大气压范围

70kPa~106kPa

MTBF

>100000小时

显示屏电压

3.3V/5V/12V可跳线选择

信号输入

VGA、HDMI,AV
