一、产品描述
1. 概要

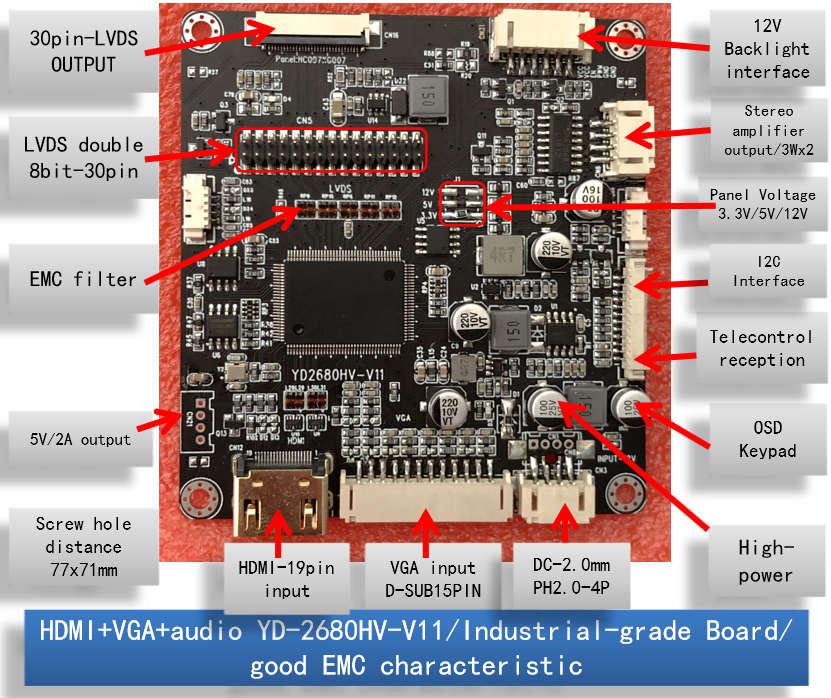

HGYD2680HV-V11 LCD驱动板主要针对TFT类液晶屏设计，适用于液晶显示屏和其它一些平板显示屏。
Ø输入信号类型：数字高清(HDMI)、模拟(RGB,VGA),PAL/NTSC 制式的复合视频/ VIDEO(默认 NC)。
Ø板卡支持宽电压输入 8V~25V; 典型值 12V（屏供电为 12V 时，板卡供电必须为 12V）
Ø宽温工作范围：-20℃ ~ +70℃
Ø可支持跳帽选择屏参 800x480~~190x1200。
Ø板卡自带 LED 背光驱动电路；支持中小尺寸 LED 背光 9~25V 电压驱动。
Ø板卡自带 T-CON 电路，可直接驱动中小尺寸 LVDS/TTL 不带 T-CON 的 LCD
Ø背光供电支持 5V/12V（默认 12V），支持 PWM 占空比调节背光亮度
Ø显示输出接口：LVDS 双 8BIT、TTL18bit/24bit
Ø适应PC（个人计算机）显卡的高清HDMI、模拟RGB(VGA)的分辨率:480x272,VGA，SVGA，XGA，SXGA，WXGA+，UXGA，1920X1200等VESA标准信号；
Ø特点：此板卡具有操作简单、性能可靠的特点。
二、产品参数详情
产品型号 | HGYD2680HV-V11 | 外形尺寸 | 78mm×84mm×7.9mm（L×W×H） |
屏幕接口 | LVDS | 显示颜色 | 24 位（3×8，16.7M） |
操作界面 | 可视化OSD操作界面 | 通信接口 | 数字按键，红外IR,I²C |
控制范围 | 480×272～1920×1200等分辨率的LCD | ||
工作温度 | 工作温度在：-30℃~70℃（除主芯外），储存温度：-40℃~70℃ | ||
工作环境大气压范围 | 70kPa～106kPa | MTBF | >100000小时 |
显示屏电压 | 3.3V/5V/12V可跳线选择 | 信号输入 | VGA、HDMI |
